SERVICE CIRCUIT IMPRIME

Pour vos prototypes ou petites séries, 3D41 ELECTRONIQUE vous offre de réaliser vos circuits imprimés sur mesure en fonction de vos schémas et contraintes mécaniques

La réalisation d’un circuit imprimé est toujours le point délicat dans une réalisation électronique, mais aujourd’hui grâce aux techniques modernes il devenu très simple d’arriver à un résultat professionnel, même pour un amateur bricolant dans son garage.

 On trouve très facilement des logiciels de routage de PCB, y compris en  versions gratuites  qui fonctionnent parfaitement. Inutile de les citer ici, il suffit de faire une petite recherche dans Google pour tomber dessus rapidement. Tout à chacun peut donc aujourd’hui arriver à créer son PCB avec un résultat final digne d’un pro!

Par contre, il est obligatoire d’acquérir quelques compétences, si vous ne les avez pas déjà, pour utiliser à minima ces logiciels en question, et d’avoir le temps et surtout l’envie de le faire vous même.

C’est vrai qu’actuellement avec tout les tutoriels en ligne, il est devenu très simple d’apprendre à utiliser les outils nécessaires à la réalisation de ce travail, par contre pour le temps et l’envie, je n’ai personnellement pas trouvé de tuto adapté !

C’est donc pour  ceux qui seraient dépourvus d’une ou de plusieurs des conditions citées ci-dessus que j’offre mes services, non seulement pour le routage du circuit imprimé, mais aussi dans la prise en charge de la fabrication du PCB lui-même.

Alors non… ce n’est pas moi qui le fabrique, je fais appel à un prestataire asiatique, qui offre des réalisations  de grande qualité à un coût très faible, sans équivalence en France, n’y même en Europe.

Pourquoi ce choix ?

Pour plusieurs raisons, le coût d’abord, cela me permet d’offrir un service clé en main à moindre frais pour le client, mais aussi pour la qualité du travail, et la réactivité de mon prestataire. De plus il serait totalement impensable pour moi d’investir dans un matériel que seuls les industriels peuvent s’offrir, juste pour réaliser quelques dizaines de circuits.

Et enfin, cette prise en charge me permet de limiter les frais de port en groupant mes commandes, et croyez moi, cela coûte souvent plus cher en port qu’en matériel !

Bien sûr, pour ceux désireux de passer eux même leur commande, ils seront à même de le faire avec les fichiers GERBER fourni par mes soins.

Mes devis sont donc séparés en 2 parties

                1 – Le coût de mon travail pour le routage du circuit, incluant le traçage du schéma dans mon logiciel, et le routage lui-même.

IL n’est pas rare que dans le cas de circuits simple j’offre cette prestation …



                2 – Le coût de fabrication du circuit  imprimé incluant ma petite marge… il faut bien vivre !

N’hésitez pas à me demander un devis, c’est totalement gratuit, et dans l’exemple en bas de cette page, vous pourrez voir le soin que j’y apporte.

Bien que ce site soit en grande partie consacré à l’électronique pour accordéon, n’ayez pas  peur de me présenter vos projets les plus variés, mon univers vaste !

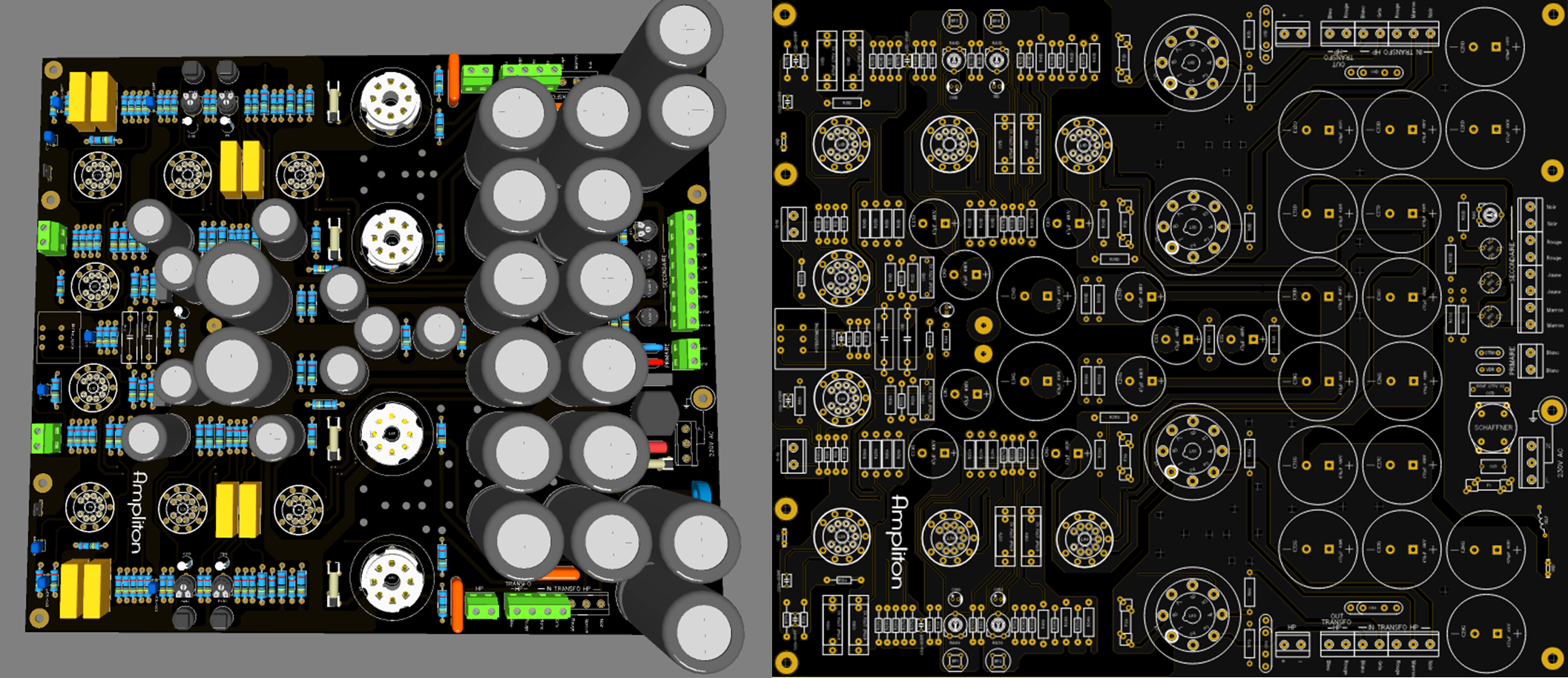

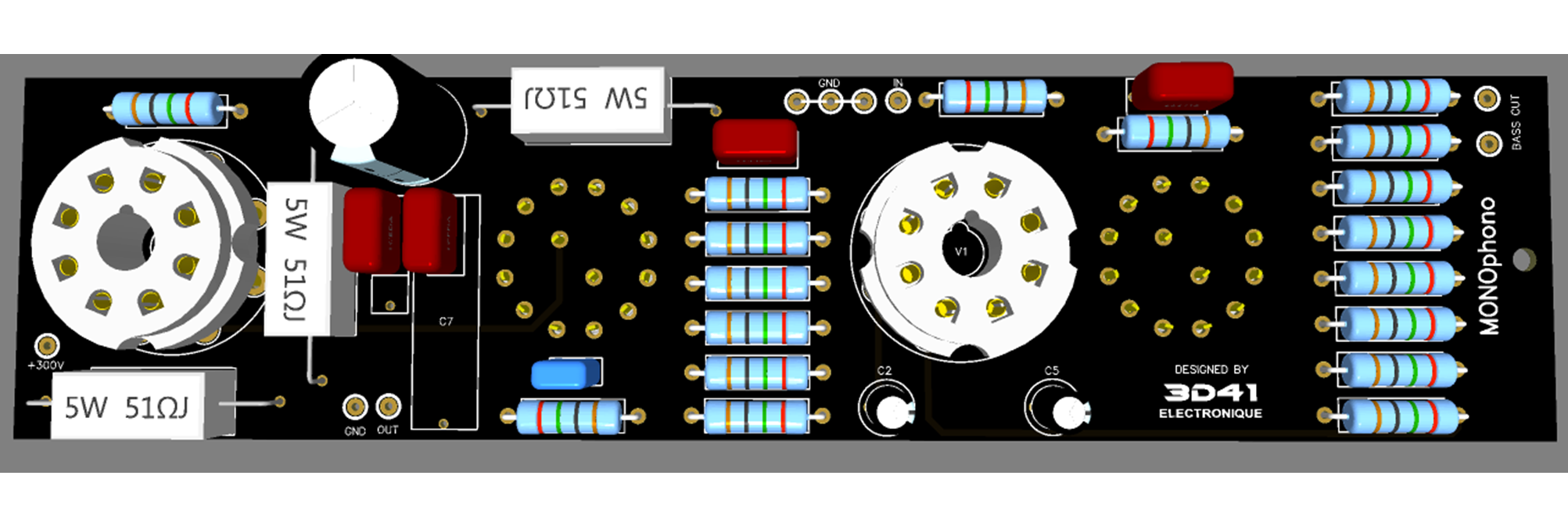

Quelques exemples de réalisations

Réalisations pour LOOK AUDIO

Carte alimentation pour ampli audiophile à tubes

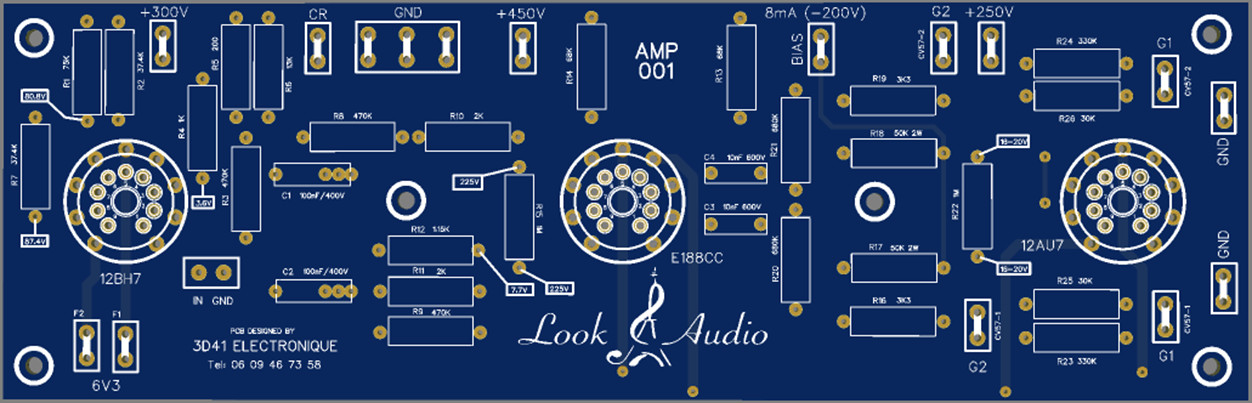

Driver à tubes pour ampli audiophile 100W ( les tubes de puissance sont câblés de façon traditionnelle)

Régulateur haure tension à tube ou MOSFET

Réalisations diverses

Chargeur LITHIUM ION 12V6 ( 3 accus 18650 ) avec voltmètre, à base d’un BMS 3S venant s’insérer dans l’évidement central

3ième feu stop automobile

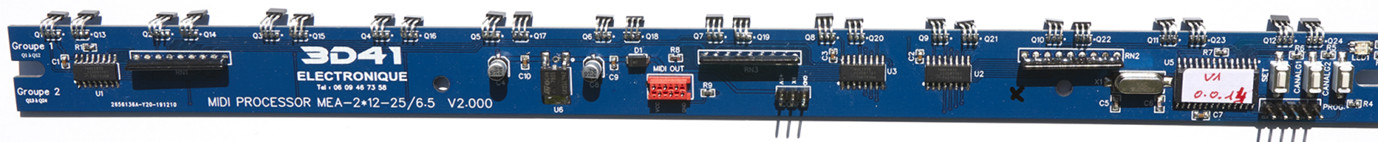

Toutes mes cartes MEA et leurs périphériques

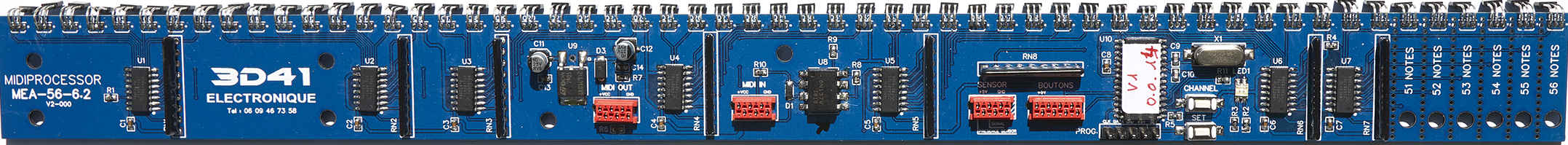

Ici la carte 48 notes main droite

Exemple de travail préliminaire pour l’établissement d’un devis gratuit

Le travail nécessaire pour aboutir à ce premier jet n’a pas été facturé, le projet à été abandonné par le client.

Je voulais vous présenter cet exemple afin de vous monter le temps et le soin avec lequel je traite les projets qui me parviennent, le coût final est rarement à l’image du travail fourni, la satisfaction du client passe avant tout.

3D41 ELECTRONIQUE  vous offre également ses services pour le câblage de vos cartes et leur mise en coffret
