Un émetteur MIDI sans fil, logé dans une power bank.
Compatible avec l’environnement WIDI de CME, pour une liaison fiable. Il alimente le système MIDI de l’accordéon et transmet ses messages sans fil. Aucune programmation : on câble, on branche, on joue.
À retenir
Montage à réaliser à titre personnel uniquement, non destiné à la vente. Il fait appel à des accus lithium-ion : lisez l’avertissement complet avant de commencer.
En bref
Les caractéristiques
Valeurs obtenues avec la configuration présentée : quatre accus 18650 de 3500 mAh. Prévoir un récepteur WIDI, non fourni.
PORTÉE
30 m
En champ libre, sur 2,4 GHz. Les structures métalliques et les perturbations électromagnétiques la réduisent.
ALIMENTATION
8,4 V · 7000 mAh
Compatible avec les systèmes MIDI prévus pour 9 V. Version 5 V possible par simple pont de soudure.
AUTONOMIE
7 h minimum
Pour une consommation de 500 mA. Jusqu’à 50 h et plus avec les systèmes peu gourmands en énergie.
ENCOMBREMENT
145 × 80 × 24 mm
Fixation sur l’instrument par pastilles Velcro adhésives.
Le principe
Une power bank vidée, une nouvelle électronique.

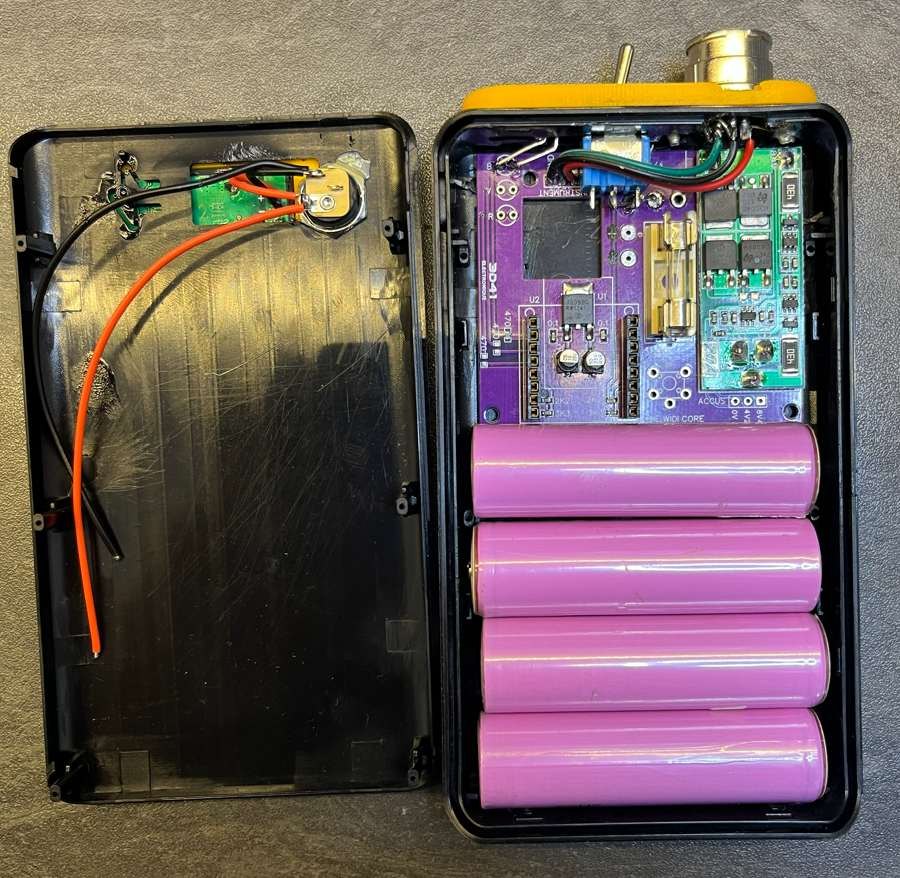

Le boîtier est celui d’une power bank vendue sans accus : on retire tout son contenu pour y loger le circuit 3D41. Quatre accus 18650, montés deux par deux en série, sont protégés et équilibrés par un BMS 2S.
Un régulateur 5 V alimente le module WIDI Core de CME, qui transmet les messages MIDI au récepteur. La prise DIN fournit en même temps l’alimentation du système MIDI de l’accordéon, en 8,4 V ou en 5 V selon le pont de soudure choisi. Un indicateur affiche l’état de charge d’un simple appui.
Ce n’est qu’une possibilité parmi d’autres : laissez libre cours à votre imagination.
L’émetteur en main

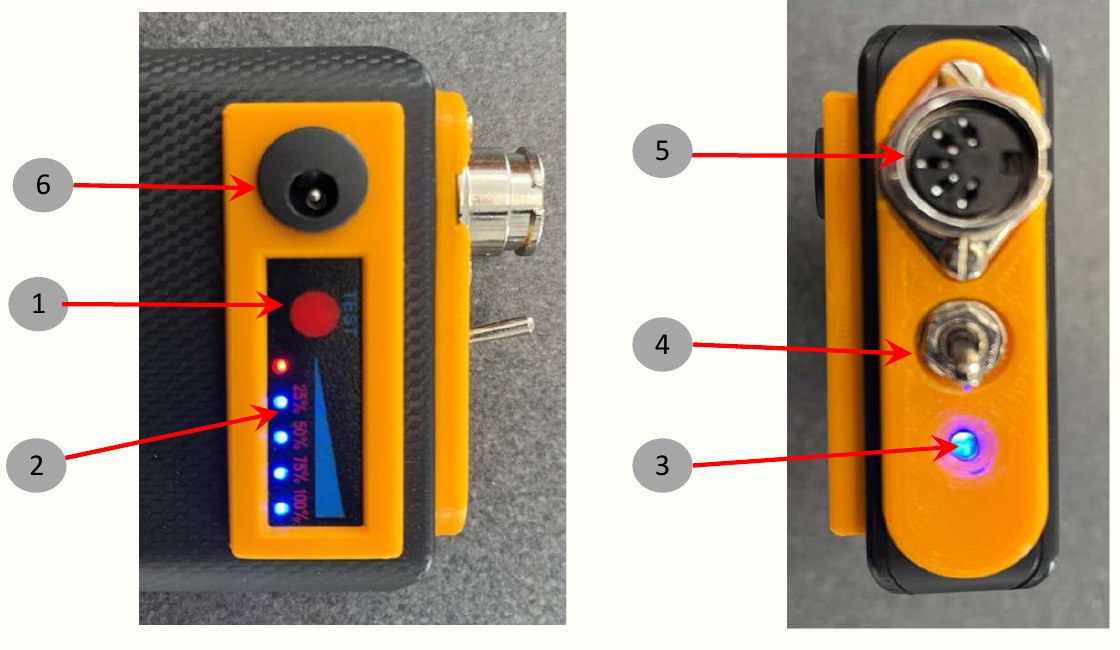

- Bouton TEST : affiche l’état de charge des accus.
- Indicateur de charge : de 25 à 100 %.
- Voyant de liaison : il clignote à la mise sous tension, puis reste fixe dès qu’un récepteur est détecté. En jeu, il clignote à chaque message MIDI émis.
- Interrupteur marche/arrêt.
- Prise instrument : raccordement à l’accordéon.
- Prise de charge : uniquement avec un chargeur 8,4 V prévu pour accus lithium-ion 2S.

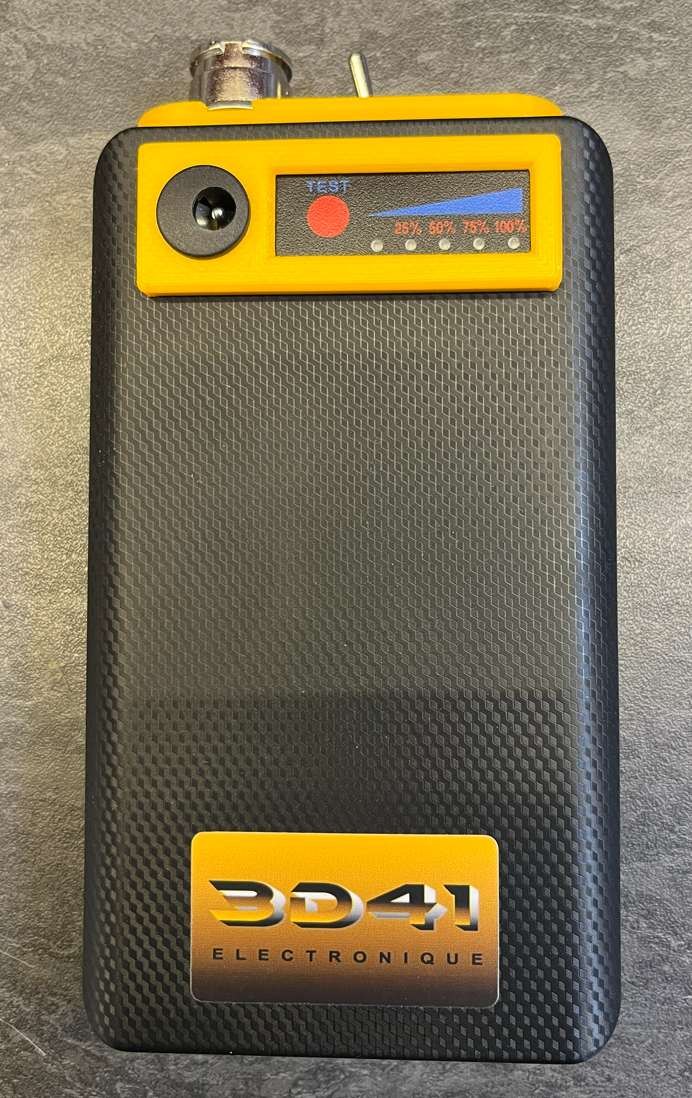

Deux pastilles Velcro adhésives suffisent pour fixer l’émetteur sur l’instrument.
Le câblage

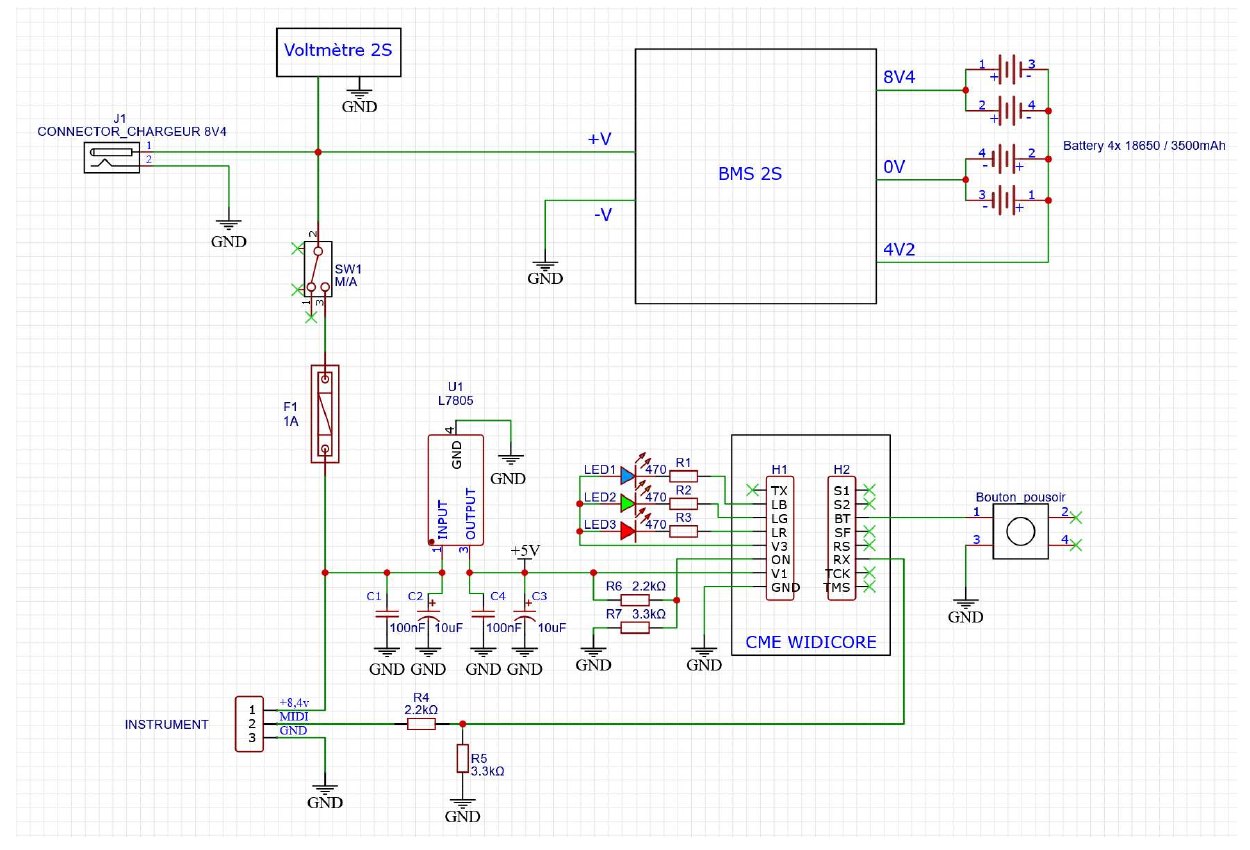

Avec le circuit imprimé 3D41

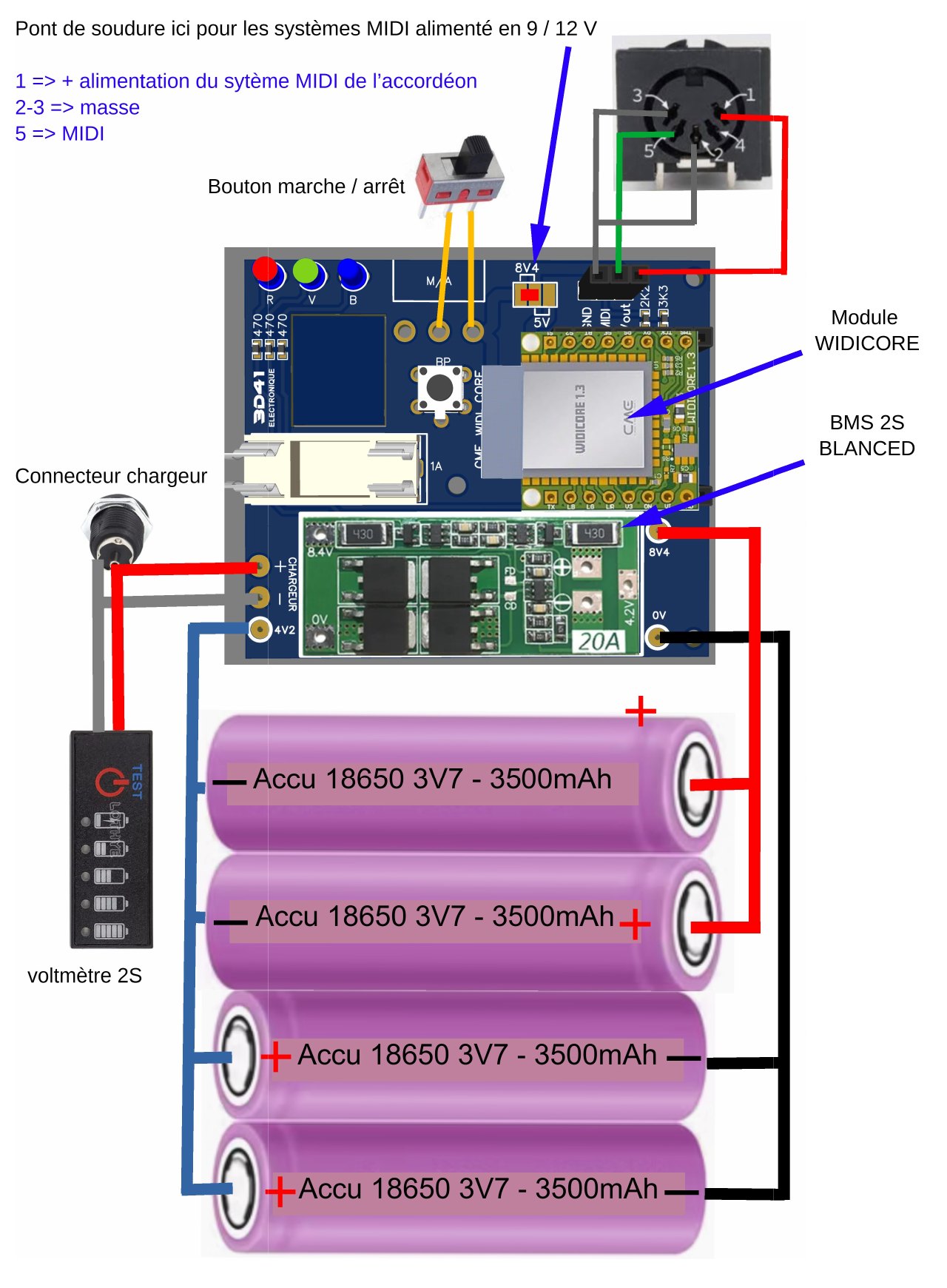

Tous les raccordements, du connecteur de charge aux accus. Cliquez sur une image pour l’agrandir.
Prise DIN de l’émetteur
- Broche 1 : + alimentation du système MIDI de l’accordéon
- Broches 2 et 3 : masse
- Broche 5 : MIDI
Systèmes alimentés en 9 ou 12 V
Faites le pont de soudure côté 8V4 : la prise DIN reçoit directement la tension des accus.

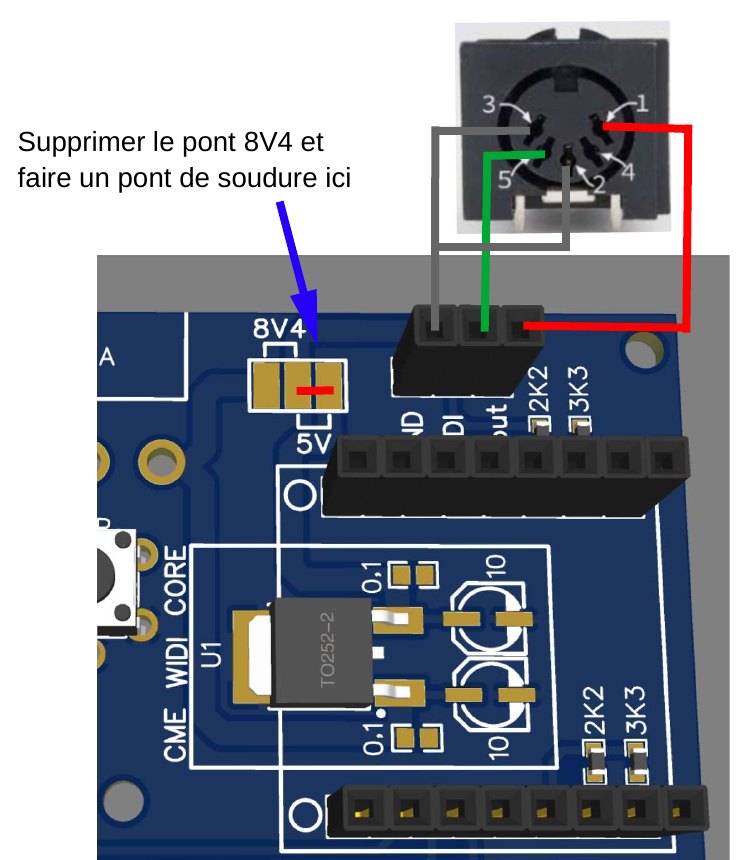

Systèmes alimentés en 5 V

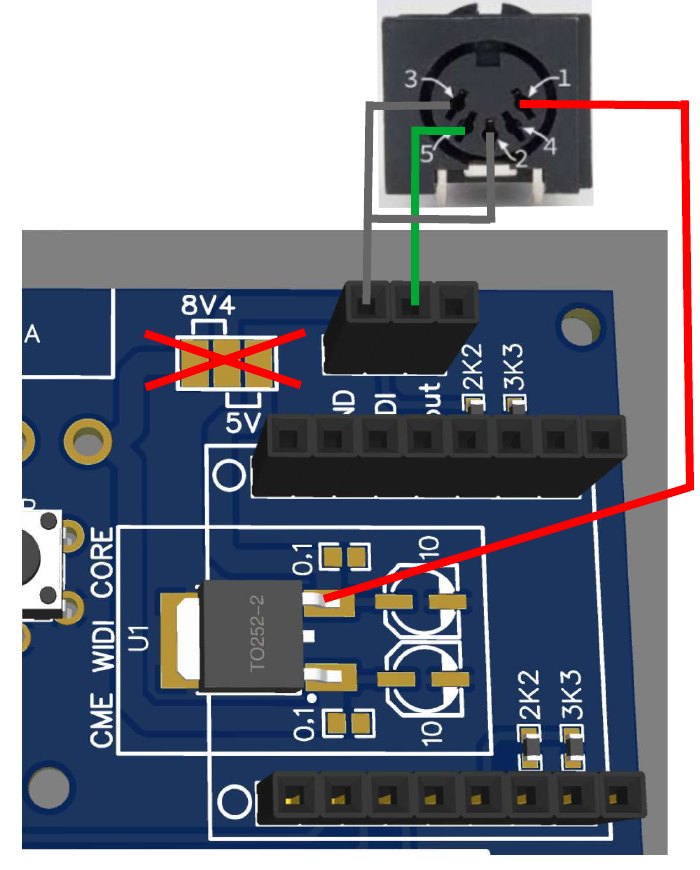

Pour un système LIMEX par exemple, supprimez le pont 8V4 et faites le pont côté 5V. Si votre circuit ne comporte pas ce sélecteur, raccordez le fil d’alimentation directement sur la sortie du régulateur de tension (voir ci-dessous).
Vérifiez la tension avant de brancher l’instrument. Une erreur de pont peut endommager le système MIDI de l’accordéon.
Le matériel
Liste des composants
Pas de références imposées : elles dépendent de vos choix (composants traversants ou CMS) et de l’esthétique souhaitée. Tout se trouve chez les distributeurs habituels de matériel électronique.
Électronique
- 1 module WIDI Core (CME, disponible chez Thomann)
- 1 régulateur de tension 5 V – 1 A
- 2 condensateurs 100 nF
- 2 condensateurs 10 µF 16/25 V
- 2 résistances 2,2 kΩ et 2 résistances 3,3 kΩ
- 3 résistances 470 Ω
- 1 LED bleue 3 mm (LED rouge et verte facultatives)
- 1 bouton-poussoir (facultatif)
- 2 connecteurs femelles 8 points au pas de 2,54 mm
- 1 fiche DIN femelle 5 points 180°
Alimentation et boîtier
- 4 accus lithium-ion 18650 3,7 V – 3500 mAh
- 1 BMS 2S équilibré
- 1 indicateur de charge pour accus lithium-ion 2S (8,4 V)
- 1 interrupteur marche/arrêt
- 1 porte-fusible et 1 fusible 5 × 20 mm 1 A
- 1 connecteur pour chargeur
- 1 chargeur pour accus 8,4 V – 2 A
- 1 boîtier de power bank 6 cellules 18650, vendu sans accus
Le BMS, l’indicateur de charge et le boîtier se trouvent facilement sur AliExpress. Préférez un boîtier qui s’ouvre avec des vis : certains sont clipsés et très difficiles à rouvrir sans les abîmer.
Les accus
Adaptez l’autonomie à vos besoins
Le type et le nombre d’accus peuvent varier. La tension reste de 8,4 V ; seule la capacité change. Choisissez un boîtier compatible avec le format des accus : 6 cellules pour les versions à quatre accus, 4 cellules pour les versions à deux.
4 × 18650 · PRÉSENTÉE
7000 mAh
Deux paires de 3500 mAh en série. Boîtier 6 cellules.
2 × 18650
3500 mAh
Deux accus de 3500 mAh en série. Boîtier 4 cellules.
4 × 21700
10 000 mAh
Deux paires de 5000 mAh en série.
2 × 21700
5000 mAh
Deux accus de 5000 mAh en série.
Mise en service
Les précautions, dans l’ordre.
Les accus lithium-ion demandent de la rigueur. Manipulez les cellules avec précaution, évitez tout court-circuit et rechargez-les uniquement avec un chargeur conçu pour cet usage.
- Reliez les accus par soudure par points, jamais au fer à souder sur leurs bornes
- Choisissez le pont 8V4 ou 5V selon le système MIDI de l’instrument
- Vérifiez le brochage de la prise sur l’instrument lui-même
- Mettez l’ensemble en charge quelques instants pour déverrouiller la sécurité du BMS (à refaire après chaque remplacement d’accus)
- Allumez l’émetteur et le récepteur WIDI : la liaison s’établit seule, le voyant bleu devient fixe
Raccordement
Le brochage des principaux fabricants

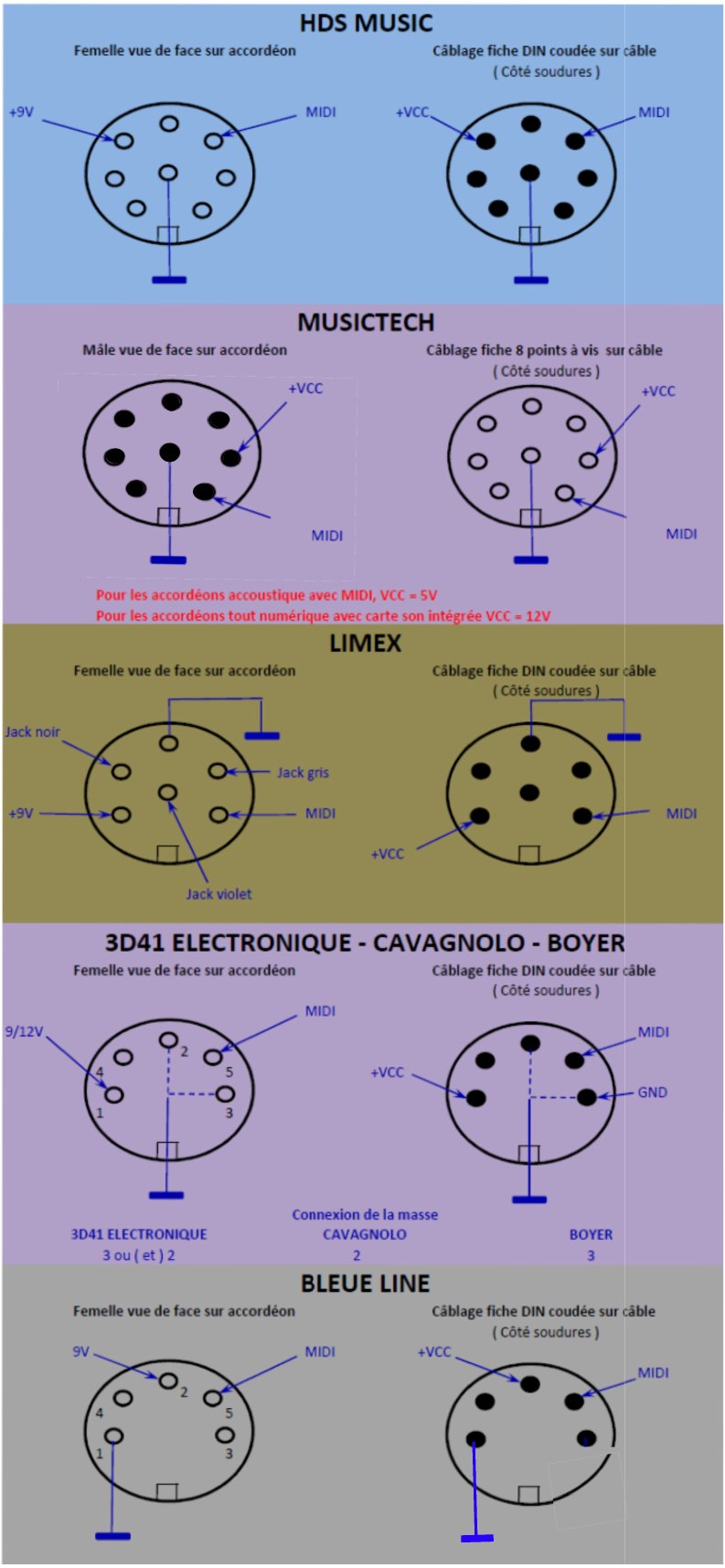

HDS Music, Musictech, LIMEX, 3D41 Électronique, Cavagnolo, Boyer et Bleue Line : prise vue de face sur l’accordéon, et câblage de la fiche côté soudures.
Donné à titre indicatif. Vérifiez toujours la correspondance sur l’instrument avant de raccorder l’émetteur.
- Musictech : 5 V pour les accordéons acoustiques équipés MIDI, 12 V pour les accordéons tout numériques avec carte son intégrée.
- Masse : broche 3 et/ou 2 chez 3D41 Électronique, broche 2 chez Cavagnolo, broche 3 chez Boyer.
Côté réception
Les récepteurs compatibles
Non fournis. Disponibles chez divers revendeurs (Thomann, Amazon…), entre 30 et 70 € selon le modèle.
CME
WIDI Master
Idéal avec un seul synthétiseur ou arrangeur. Il se branche directement sur la prise MIDI et ne demande aucune alimentation externe.
CME
WIDI Thru6 BT
Quand plusieurs sorties MIDI sont nécessaires : 2 entrées et 6 sorties. Demande une alimentation 5 V de type chargeur de téléphone, non fournie.
CME
WIDI Core
Le même module que dans l’émetteur, pour réaliser un récepteur sur mesure intégré à vos propres montages.
L’application WIDI est facultative. Le système fonctionne sans elle ; elle sert seulement à personnaliser certains paramètres et à choisir différents canaux. Manuel de l’application
Téléchargement
Le guide de montage
Guide de montagePDF · 7 pages · câblage, schéma, matériel et brochagesSur demande
Pour vous faciliter la tâche
- Les fichiers STL des pièces imprimées en 3D, fournis gracieusement.
- Le circuit imprimé nu.
- Un kit comprenant le circuit câblé et les pièces plastiques, hors boîtier, sans module WIDI Core ni BMS.
Une question sur ce montage ?
Je réponds volontiers, dans la mesure de mes disponibilités.
